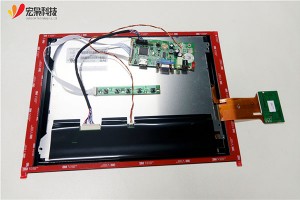

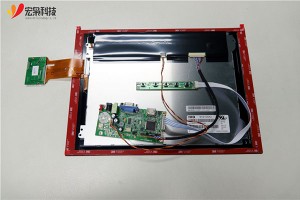

PCAP dokunmatik panelli 12,1 inç 1024×768 lcd ekran modülü

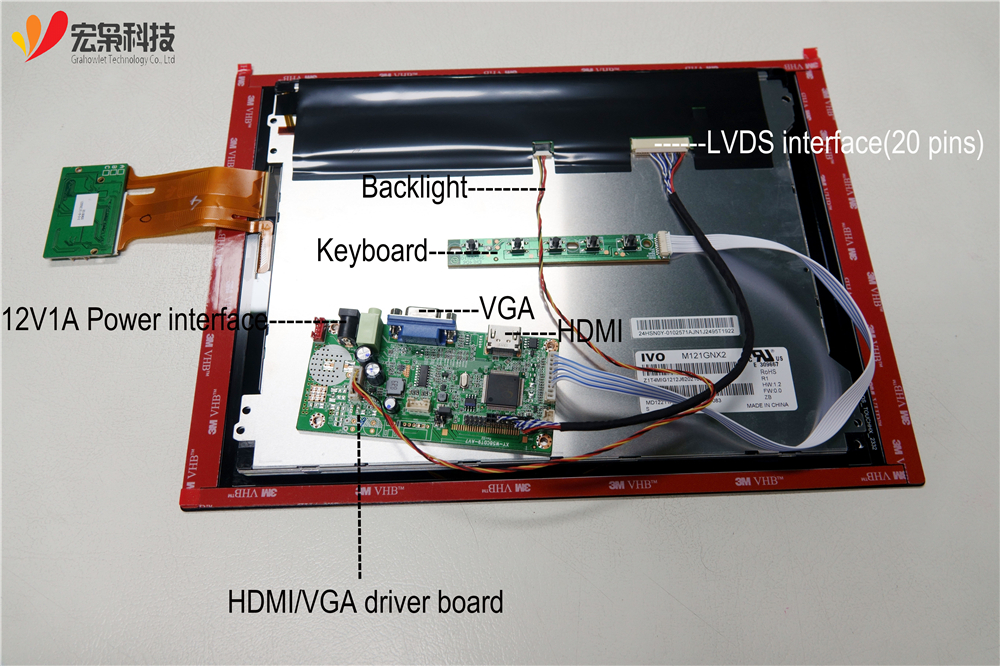

PCAP dokunmatik panelli 12,1 inç 1024x768 lcd ekran modülü, Endüstriyel uygulamalar, güçlü darbe dayanımı, USB arayüzlü dokunmatik ve LVDS arayüzlü ekran, HDMI veya VAG sürücü kartı mevcuttur, ILITEK dokunmatik denetleyici ic'li ürün, eldiven, su ve 10 mm kalınlığında temperli camla normal çalışmayı destekler; endüstriyel uygulama, G+G yapısı, çok iyi anti-parazit performansı; ağırlıklı olarak endüstride, akıllı ev aletlerinde, reklam terminallerinde, akıllı güvenlikte ve diğer alanlarda kullanılır, dokunmatik ekran yapısı ve yüzey özel efektleri müşteri ihtiyaç derinliğine göre özelleştirilebilir;
Ürün Açıklaması
MODÜL ÜRÜN DETAYLARI
Boyut: 12,1 inç
Çalışma Sıcaklığı:-20°C ~ 70°C
Anahat Boyutu: 326,80x236,80x12,10 mm
Görüntüleme Alanı:247.50x186.00mm
Aktif Alan:245,76x184,32 mm
Destek Sistemleri: Windows/Android/Linux vb.
Garanti: 1 yıl
PCAP (öngörülen kapasitif)
Yüzey Sertliği:≥6H
Arayüz Türü: USB
Denetleyici IC:ILI2302M
Temas Noktaları:1-10 Puan
Güç Kaynağı Gerilimi: 5.0V
TFT(LCD EKRAN)
Arayüz Türü:LVDS
Parlaklık:350 cd/m²
Görüş Açısı: 80/80/80/80
Şirketimiz
Hangzhou Hongxiao Technology, çeşitli endüstrilere yönelik kapasitif dokunmatik ekran modülü ve TFT LCD ekranın kapsamlı bir servis sağlayıcısıdır. Hongxiao, dünya çapındaki müşterilerin farklı gereksinimlerini karşılamak için G + G, G + F (G + F + F), P + G vb. gibi her türlü ürün yapısını ve farklı uygulama ortamlarına göre Cypress, Atmel, EETI, FocalTech, Goodix vb. gibi çeşitli teknik destek programlarını tedarik etmektedir. Tüm müşterilerin dokunmatik ekran ihtiyaçlarını karşılayan çözümler sunuyoruz ve birden fazla teknolojiye dayalı ürünler yaratıyoruz. Dokunmatik endüstrilerde küresel müşterilere birinci sınıf ürünler ve profesyonel teknik hizmetler sağlamaya kararlıyız. Ürünlerimiz yüksek stabiliteye ve anti-parazit performansına sahiptir ve karmaşık ve zor koşullardaki çeşitli endüstrilerde kullanılmaktadır.
Teknik Soru-Cevap
S: Şu anda kullandığımız kapasitif ekrana gelince, güç kaynağında parazit sorunu çok ciddi. Güç kaynağının parazitini ortadan kaldırmak için ne yapmalıyız? Güç kaynağının gürültü frekansını önlemek için tarama frekansının yanı sıra ekranın sinyal/gürültü oranını da iyileştirmek ister misiniz? Başka yolu var mı?
C: Mevcut tüm durumlardan görüldüğü üzere, güç kaynağı paraziti esas olarak büyük boyutlu TP'de (7 inç veya üzeri) yoğunlaşmıştır ve aşağıdaki çözümlere sahibiz:
(1) Kaliteli bir güç kaynağı seçin. Bu çok önemli ve güç kesintilerini çözmenin en etkili ve temel yoludur;
(2) Frekans atlamalı. Bağdaştırıcının ortak mod girişim gücünün küçük olduğu alanı bulmak için spektrum analizörünü kullanın ve ardından girişimi etkili bir şekilde kontrol edebilen yazılım ayarı aracılığıyla TX tarama frekansını bu alana ayarlayın. Tam frekans bandında parazit varsa adaptörün terk edilmesi önerilir;
(3) Sinyal-gürültü oranını iyileştirin. TP'nin ilk tasarımında (7,0 inç veya üstü), RX sinyal kanalı için düşük-empedanslı yüzey-kira malzemesini ve çift-taraflı iz tasarımını kullanmayı düşünün. Güç kaynağı girişimini etkili bir şekilde kontrol edebilen tüm kanal dirençlerini 10K dahilinde kontrol etmeye çalışın. ;
(4) Şarj cihazını değiştirmek, algoritma filtrelemeyi artırmak ve güçlü anti-parazit performansına sahip Cypress, EETI, ILI şemalarını benimsemek de mümkündür.
S: Görüntüleme ekranı ve kapasitif dokunmatik ekran ayrı ayrı monte edilecek şekilde tasarlanmışsa nelere dikkat edilmelidir?
C: Kurulum ekran ve dokunma için ayrıysa, ana faktör kapasitif dokunmatik ekran ile ekran arasındaki boşluktur. 0,5 ila 2 mm arasındaki boşlukta kontrol etmek daha iyidir çünkü ekran çalışırken 0,5 mm'den az olursa radyasyon girişimi daha büyük olur, bu da kapasitif ekrana müdahale edebilir ve ayrıca boşluk çok yakın olduğunda, Kapasitif ekranın kendisi yeterince güçlü değilse, ekranla temas ettikten sonra baskının deformasyonu görünebilir, bu da su dalgalanmalarına veya Newton halkasına neden olabilir. Ancak boşluk 2 mm'den fazla olursa gözlerimiz dokunma ve ekran arasındaki görsel sapmayı hissedecek, dokunma hissi büyük ölçüde etkilenecektir ve boşluğun çok büyük olması nedeniyle sızdırmazlık özellikle iyi değilse dış tozdan etkilenmesi kolaydır.
