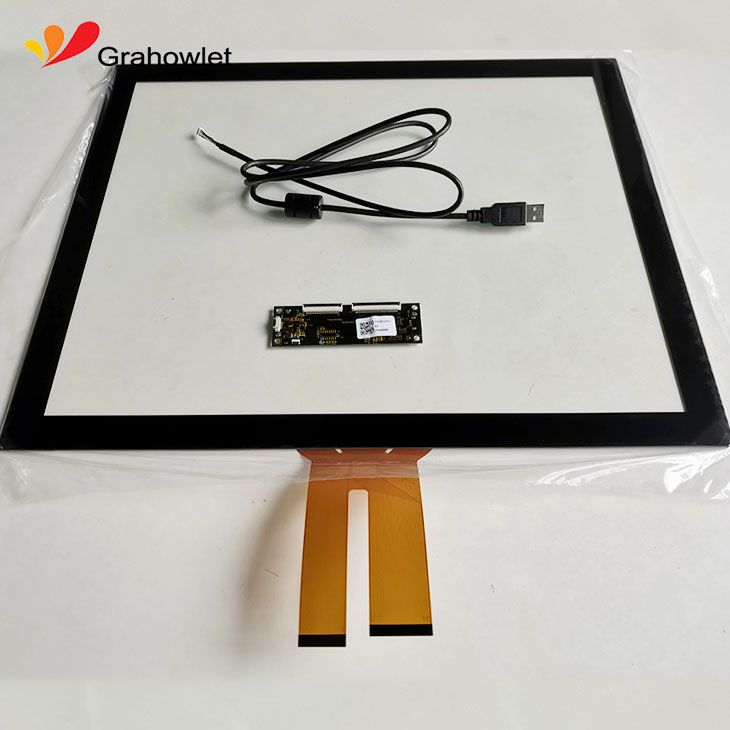

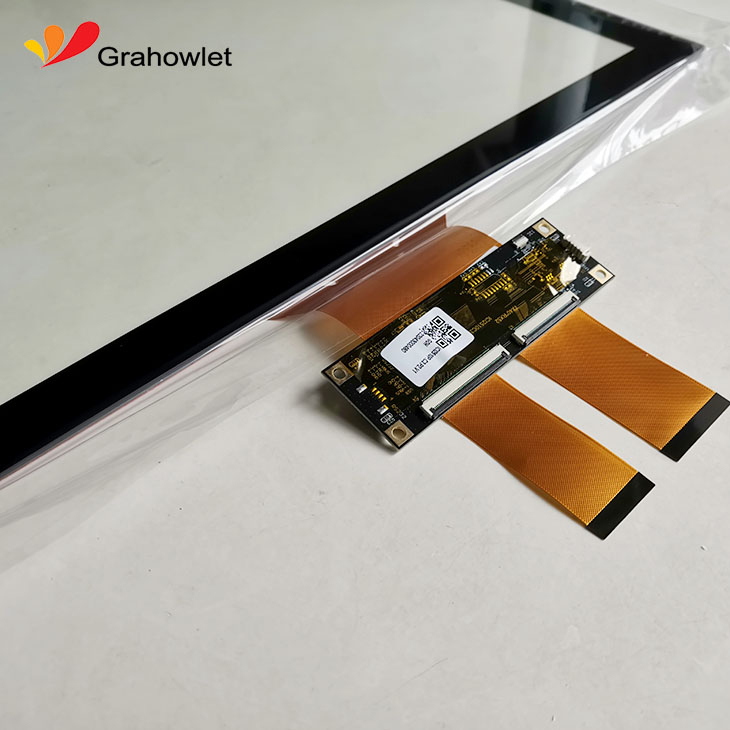

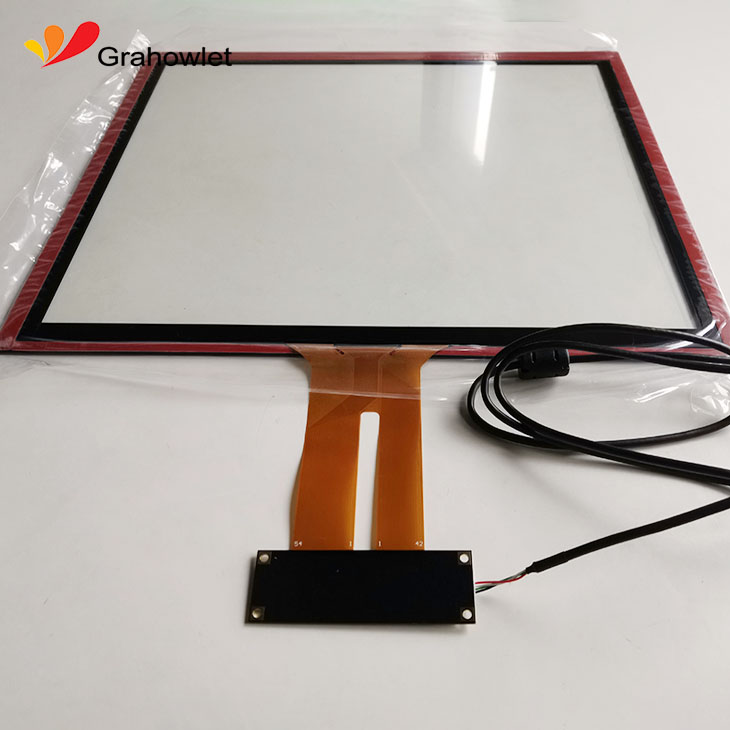

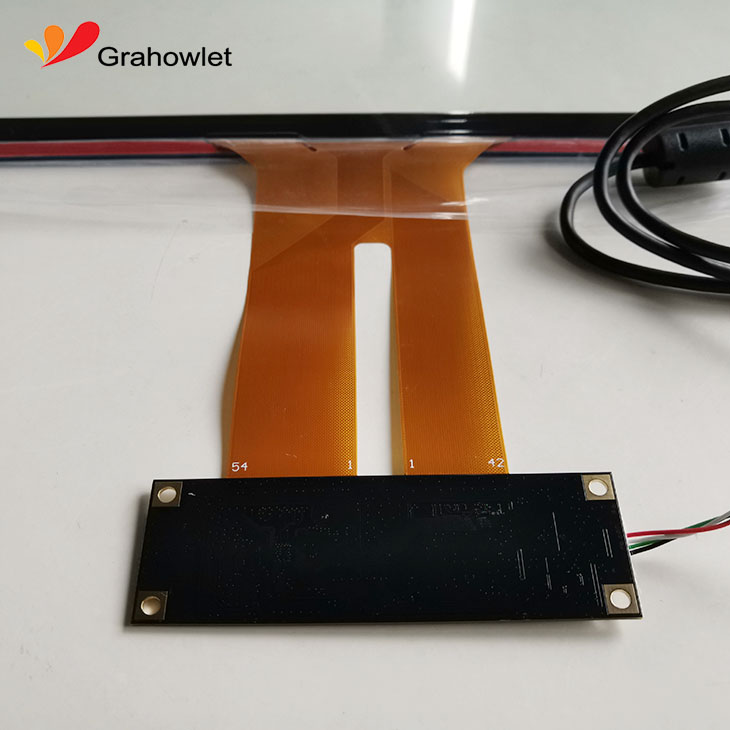

Monitor touchscreen all'avanguardia da 19 pollici con scheda controller USB integrata

Domande e risposte tecniche

D: Qual è il principio del touch screen capacitivo per ottenere il multi-touch?
R: Quando il dito tocca lo schermo capacitivo, influisce sull'accoppiamento tra i due elettrodi vicino al punto di contatto, modificando così la capacità tra i due elettrodi. Quando rilevano la capacità reciproca, gli elettrodi laterali emettono in sequenza segnali di impulsi di eccitazione e tutti gli elettrodi longitudinali ricevono segnali contemporaneamente, in modo che si possano ottenere i valori di capacità di tutte le intersezioni degli elettrodi laterali e longitudinali, cioè la capacità del piano bidimensionale dell'intero touch screen. In base ai dati di variazione della capacità bidimensionale del touch screen, è possibile calcolare le coordinate di ciascun punto di contatto. Cioè, le reali coordinate multi-punto possono essere calcolate per realizzare il multi-touch;
D: Quali sono i suggerimenti sulle prestazioni anti-ESD del touch screen capacitivo per soddisfare i prodotti finali dei clienti?
R: Da un lato, migliorare la capacità anti-ESD di IC, dall'altro, per ottenere la migliore difesa di TP contro l'ESD. molteplici difese ESD non dovrebbero essere un problema. Se lo spazio è veramente limitato, lo standard può essere opportunamente ridotto e la capacità anti-ESD è maggiormente determinata dall'intera struttura della macchina. Si consiglia all'FPC di aumentare la resistenza della stringa di 2k o di aggiungere il relativo circuito di filtro skin e il tubo TV. Per quanto riguarda il problema dell'elettricità statica, dobbiamo innanzitutto comprendere il fatto che il sistema ESD è diverso dall'IC ESD. L'ESD del sistema è garantita principalmente dalla progettazione del sistema. Il miglioramento delle ESD dei circuiti integrati è solo un aspetto del miglioramento delle ESD del sistema. Pertanto, anche se l'ESD dell'IC viene migliorata, il design del corpo dello schermo richiede comunque un trattamento ESD per garantire i requisiti ESD del sistema. Per il sistema ESD, la cosa più importante è la progettazione del meccanismo. Se il meccanismo è ben progettato e l'energia accoppiata al corpo dello schermo è ridotta, la progettazione ESD del corpo dello schermo può essere rilassata.
