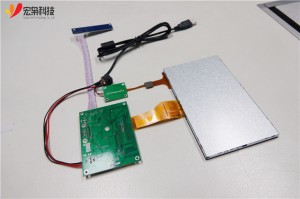

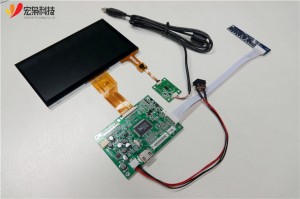

Écran tactile capacitif Raspberry Pi de 7 pouces
Notre produit peut être connecté au Raspberry Pi par une interface USB et HDMI.
Le PCAP de l'écran tactile capacitif Raspberry Pi de 7 pouces utilise l'interface I2C, mais nous pouvons fournir une carte de pont "IIC TO USB" pour connecter le Raspberry Pi . L'écran LCD de ce produit est une interface LVDS. Afin de connecter le Raspberry Pi, nous pouvons fournir une carte pilote « LVDS TO HDMI ».
L'écran tactile capacitif Raspberry Pi de 7 pouces avec contrôleur tactile Cytma568, prend en charge le fonctionnement avec des gants, de l'eau et fonctionne bien avec un verre trempé de 10 mm d'épaisseur ou un PC épais sur le dessus du verre de couverture, principalement utilisé dans les domaines médical, industriel, de la sécurité, des appareils ménagers et d'autres domaines. Service personnalisé approfondi disponible.
L'écran tactile capacitif Raspberry Pi de 7 pouces appartient au module standard lancé par notre société. La résolution d'affichage est de 1024*600, interface LVDS, température industrielle large, elle offre d'excellentes performances anti-interférences. Il peut prendre en charge certaines fonctions spéciales ; l'écran d'affichage est en matériau de panneau TN. Si le client a des besoins réels, il peut être directement remplacé par un écran d'affichage en panneau IPS. L'écran tactile capacitif et l'écran d'affichage peuvent également être directement liés optiquement.
Spécifications du CTP
| TPM | Numéro de modèle | HX0701703 |
| Marque | Grahowlet | |
| Taille | 7 pouces | |
| Température de fonctionnement | -20 ℃ ~ 70 ℃ | |
| Température de stockage | -30 ℃ ~ 80 ℃ | |
| Dimension du contour | 165,00(L)x100,00(H)x7,90(P) mm | |
| Zone de visualisation | 154,88 (L) x 86,72 (H) mm | |
| Zone active | 154,21(L)x85,92(H) mm | |
| Systèmes de support | Windows/Android/Linux, etc. | |
| Garantie | 1 an | |
| CTP | Type d'interface | IIC/USB |
| Matériau/Structure | G+G | |
| CI de contrôleur | CYPRÈS | |
| Points de contact | 10 points | |
| Transparence | ≥85% | |
| Dureté superficielle | ≥6H | |
| Tension d'alimentation | 2,8 V ~ 3,3 V | |
TFT | Résolution | 1024*600 |
| Type d'interface | LVDS/HDMI/VGA | |
| Luminance | 500 cd/m² | |
| Angle de vision | 80/80/60/70 |
Emballage et livraison
Questions et réponses techniques
Q : Quelles sont les suggestions sur les performances anti-ESD de l'écran tactile capacitif pour correspondre aux produits finaux des clients ?
R : D'une part, améliorer la capacité anti-ESD de l'IC, d'autre part, pour obtenir la meilleure défense du TP contre l'ESD. plusieurs défenses ESD ne devraient pas poser de problème. Si l'espace est vraiment limité, la norme peut être réduite de manière appropriée et la capacité anti-ESD est davantage déterminée par l'ensemble de la structure de la machine. Il est recommandé que le FPC augmente la résistance de la chaîne 2k ou ajoute le circuit de filtre cutané approprié et le tube du téléviseur. Concernant le problème de l’électricité statique, il faut d’abord comprendre le fait que le système ESD est différent du système IC ESD. L'ESD du système est principalement garantie par la conception du système. L'amélioration de l'ESD IC n'est qu'un aspect de l'amélioration de l'ESD du système. Par conséquent, même si l'ESD du circuit intégré est améliorée, la conception du corps de l'écran nécessite toujours un traitement ESD pour garantir les exigences du système ESD. Pour le système ESD, le plus important est la conception du mécanisme. Si le mécanisme est bien conçu et que l'énergie couplée au corps de l'écran est faible, la conception ESD du corps de l'écran peut être assouplie.
