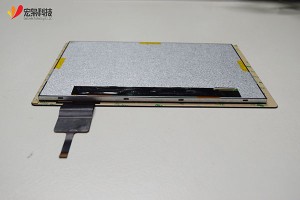

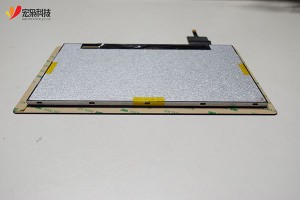

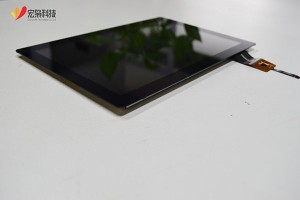

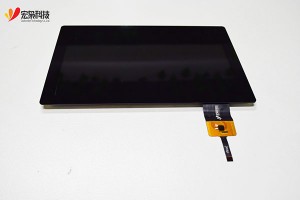

Módulo de pantalla táctil de 10,1 polgadas para raspberry pi
O módulo de pantalla táctil de 10,1 polgadas para raspberry pi,sun alto rendemento anti-interferencia e impacto, pode soportar o tacto con luvas, auga e espesamento de vidro temperado ou PC, usado principalmente na industria, electrodomésticos intelixentes, electrónica médica, automoción e outros campos, personalización Accpet de estruturas e tratamento de efectos especiais de superficie; A interface de pantalla táctil capacitiva iic/usb/RS232 é opcional, a pantalla de alto brillo é opcional e pode combinar con diferentes placas de conversión de interface segundo a demanda do cliente;

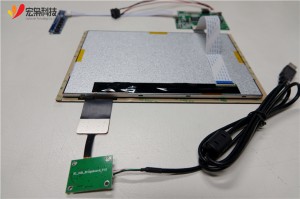

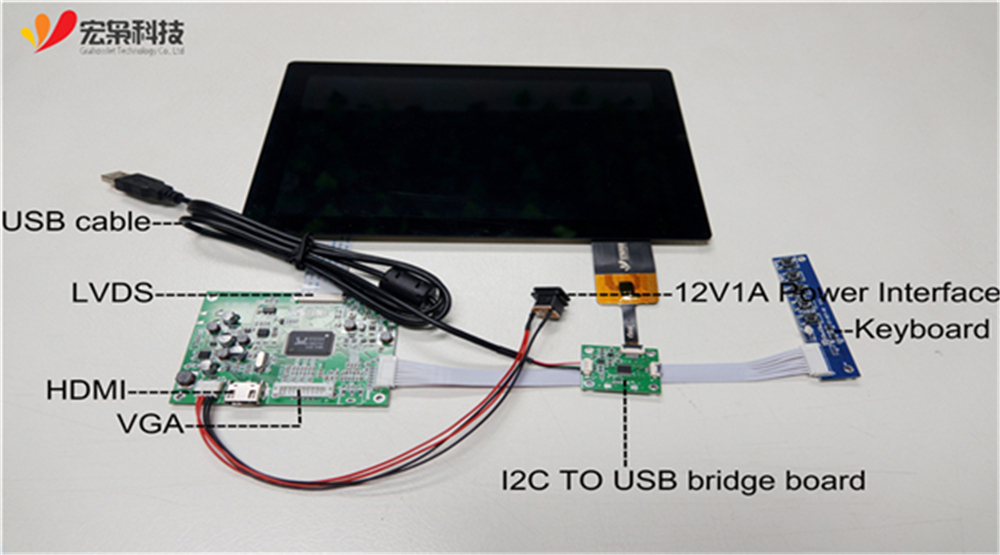

O produto pódese conectar a Raspberry Pi mediante interfaces USB e HDMI. O módulo de pantalla táctil de 10,1 polgadas usa interface USB, a pantalla do módulo de pantalla táctil de 10,1 polgadas usa interface HDMI.
TPM | Número de modelo | HX1011801 |
| Marca | Grahowlet | |
| Tamaño | 10,1 polgadas | |
| Temperatura de operación | -20 ℃ ~ 70 ℃ | |
| Temperatura de almacenamento | -30 ℃ ~ 80 ℃ | |
| Dimensión do contorno | 247,96 (ancho) x 166,60 (alto) x 7,55 (fondo) mm | |
| Área de visualización | 217,76 (ancho) x 136,40 (alto) mm | |
| Área Activa | 216,96 (ancho) x 135,60 (alto) mm | |
| Sistemas de apoio | Windows/Android/Linux, etc. | |
| Garantía | 1 ano | |
CTP | Tipo de interface | IIC/USB |
| Estrutura | G+G | |
| Controlador IC | Ciprés | |
| Puntos de contacto | 10 puntos | |
| Transparencia | ≥85 % | |
| Dureza superficial | ≥6 horas | |
| Tensión de alimentación | 2,8 V ~ 3,3 V | |
TFT | Resolución | 1280 x 800 |
| Tipo de interface | LVDS (40 pinos)/HDMI/VGA | |
| Luminancia | 800 cd/m² | |
| Ángulo de visión | 85/85/85/85 |
Certificacións
Embalaxe e entrega
Preguntas e respostas técnicas
P: Cal é a causa da mancha amarela localmente na pantalla cando se usa o módulo de pantalla capacitiva? Como resolvelo?
R: A mácula é causada polo cambio de espesor local cando a pantalla LCD é presionada pola forza externa da estrutura e aínda non se restaura. Neste momento, a luz que atravesa o LCD tamén é diferente doutra área onde non se espremen, coa iluminación prolongada da pantalla, a temperatura da zona que se espreme é máis alta que noutro lugar, o que forma a mancha amarela. .
A solución para eliminar a mácula é descubrir a causa raíz da forza externa e tentar desfacerse dela.
P: Cal é a razón pola que o módulo de pantalla capacitiva aparece borroso cando está no proceso de montaxe ou cando cae todo o produto final? Que hai que facer para mellorar a situación?
R: A pantalla móstrase normal antes de montarla e queda borrosa cando está ensamblada ou con todo o dispositivo caendo, o motivo é que o cristal da esquina da pantalla está roto ou o FPC está raiado, o que levará a o malo das canles. O motivo específico debe ser discutido cos nosos técnicos.
A medida correspondente que se debe tomar é reforzar para a protección das esquinas LCM:
En primeiro lugar, o marco de ferro está garantido para ser envolto nas esquinas do LCM para reforzar a resistencia da esquina e reducir o dano da esquina causado pola deformación.
En segundo lugar, debería quedar máis espazo para a zona máis débil (como as esquinas) do LCM para evitar roturas causadas pola colisión co soporte adxacente debido a unha pequena deformación;
O terceiro é que a cola no chan de vidro engrosase para ser tan alta como a superficie do polarizador, reducindo a cantidade de deformación do vidro durante a caída.
